Gaines isolées VMC : rôle, choix et règles de pose
Une gaine isolée de VMC sert surtout à limiter les échanges de chaleur et le risque de condensation lorsque l’air circule dans un volume froid, par exemple des combles non chauffés. Elle ne corrige toutefois ni un réseau sous-dimensionné, ni une fuite, ni un conduit écrasé. Pour obtenir le débit attendu sans bruit excessif, l’isolation doit donc aller de pair avec un diamètre adapté, un tracé court, des raccords étanches et une fixation correcte.
Dans quels cas une gaine isolée est-elle utile ?
L’intérêt dépend du type de VMC et de l’emplacement des conduits. Dans une VMC simple flux, le réseau aspire l’air des pièces humides avant de le rejeter dehors. Si ces gaines traversent des combles froids, l’air intérieur chaud et humide peut refroidir au contact de leur paroi. Une isolation continue réduit ce phénomène et évite aussi que l’humidité ne se forme à l’extérieur d’un conduit très froid.
Une VMC double flux comporte deux réseaux : l’un extrait l’air vicié, l’autre amène et distribue l’air neuf après passage dans un échangeur. Les températures diffèrent selon la branche et la saison. La protection contre les pertes thermiques et la condensation est donc plus exigeante. Le caisson et, autant que possible, les réseaux doivent être placés dans le volume chauffé. Toute portion située hors de ce volume doit respecter la notice du système, son avis technique et les règles professionnelles applicables.
Même dans un local tempéré, une gaine isolée peut être prévue pour une prise d’air neuf ou un rejet particulièrement froid. Il faut raisonner branche par branche : température de l’air transporté, température ambiante, humidité, longueur du passage et risque de point de rosée. Le simple fait qu’un produit porte la mention « isolé » ne garantit pas qu’il convienne à toutes les configurations.
Condensation : comprendre le problème avant de choisir
La condensation apparaît lorsqu’une surface devient assez froide pour que la vapeur d’eau s’y transforme en liquide. Dans un réseau mal conçu, l’eau peut se former dans le conduit, s’accumuler dans un point bas, dégrader l’isolant ou revenir vers une bouche. Des auréoles, un bruit d’eau, des gouttes près du caisson ou une odeur persistante sont des signaux à examiner rapidement.
L’isolation limite le refroidissement, mais elle doit rester sèche, continue et correctement refermée autour des raccords. Une enveloppe extérieure déchirée ou un manchon interrompu au droit d’un piquage crée un pont thermique. Les conduits doivent aussi éviter les poches : une gaine souple non tendue forme des creux où l’eau et les poussières peuvent stagner. Lorsqu’un caisson double flux produit des condensats, son évacuation et son siphon doivent être réalisés exactement comme l’indique le fabricant.
Quel niveau d’isolation choisir ?
Il n’existe pas une épaisseur universelle valable pour toutes les VMC. On rencontre notamment des gaines souples avec 25 ou 50 mm d’isolant, mais ces valeurs commerciales ne constituent pas, à elles seules, une prescription. Le choix dépend du système, de la zone climatique, des températures, de la longueur hors volume chauffé et des performances thermiques exigées. La résistance thermique indiquée dans la documentation est plus utile qu’une simple épaisseur, car deux isolants de même épaisseur peuvent être différents.
La bonne méthode consiste à consulter la notice de la VMC, l’éventuel avis technique et les règles de mise en œuvre, notamment le NF DTU 68.3 lorsqu’il s’applique. Une rénovation atypique, des combles très froids ou un réseau double flux étendu justifient un calcul et une validation par un professionnel. Ajouter une seconde enveloppe de manière improvisée peut emprisonner l’humidité ou rendre le réseau impossible à inspecter.
Diamètre, longueur et coudes : préserver le débit
Le diamètre ne se choisit pas uniquement selon la place disponible. Il résulte du débit requis, de la vitesse d’air acceptable, de la longueur du réseau et des pertes de charge provoquées par les coudes, tés, bouches et réductions. Des diamètres de 80, 125 ou 160 mm sont courants dans l’habitat, mais leur présence au catalogue ne signifie pas qu’ils sont interchangeables. Chaque piquage et la sortie du caisson doivent rester conformes au plan du fabricant.
Réduire arbitrairement une gaine augmente la vitesse de l’air, le bruit et la résistance du réseau. À l’inverse, un diamètre supérieur n’est pertinent que si les raccords, les bouches et l’équilibrage ont été pensés ensemble. Pour un remplacement, il faut relever les diamètres des piquages, identifier la fonction de chaque branche et vérifier le débit attendu, plutôt que recopier la dimension de l’ancienne gaine si celle-ci était déjà inadaptée.
Le tracé doit être aussi direct que possible. Chaque mètre et chaque coude ajoutent une perte de charge. Les gaines souples se posent tendues, sans étranglement ni compression, avec des courbes de grand rayon. Les longueurs maximales et le nombre admissible de changements de direction dépendent du réseau étudié : les chiffres d’un guide ou d’une notice ne doivent pas être transposés à un autre appareil sans vérification.
Raccords étanches et isolation continue

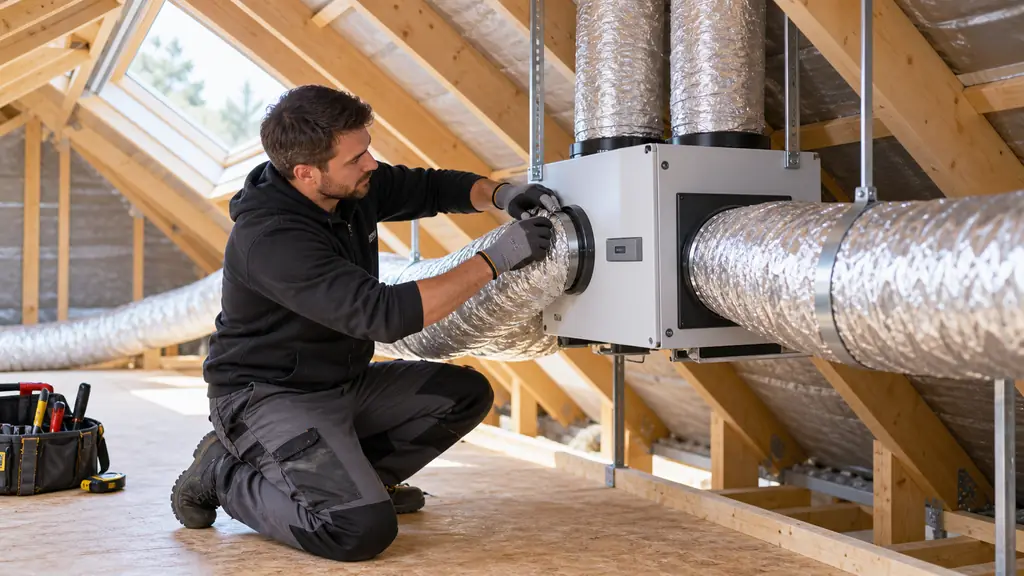

Un raccord fiable se réalise sur un embout compatible. La paroi intérieure du conduit est engagée sans pli, serrée avec le dispositif prescrit, puis rendue étanche avec les accessoires adaptés au système. L’isolant est ensuite remis en continuité autour de la jonction et l’enveloppe extérieure est refermée. Un ruban adhésif ordinaire posé sur une surface poussiéreuse n’est pas une réparation durable.
Les fuites diminuent le débit aux bouches et peuvent aspirer de l’air froid ou des poussières. Elles faussent également l’équilibrage d’une double flux. Après travaux, un contrôle visuel ne suffit pas toujours : la mesure des débits aux bouches permet de vérifier que l’installation atteint réellement ses objectifs.
Fixer les gaines sans les écraser
Une gaine ne doit pas reposer librement sur l’isolant des combles ni pendre entre deux points éloignés. Elle est soutenue régulièrement avec des fixations assez larges pour ne pas l’étrangler. Le tracé reste accessible aux raccords et ne gêne ni la trappe, ni la circulation technique, ni les équipements électriques. Les distances de sécurité autour des conduits de fumée et autres sources chaudes doivent impérativement être respectées.
Le caisson est fixé sur un support stable ou suspendu selon sa notice, avec les dispositifs antivibratiles prévus. Il doit rester accessible pour les filtres, l’entretien et le contrôle des condensats. La sortie en toiture ou en façade doit avoir une section compatible avec l’appareil et ne jamais déboucher dans les combles, un garage ou un vide sanitaire.
Isolation et bruit : ce qu’elle peut réellement améliorer
L’enveloppe isolante peut atténuer une partie du bruit rayonné par la gaine, mais elle ne traite pas toutes les causes. Un sifflement provient souvent d’une vitesse d’air trop élevée, d’une bouche trop fermée ou d’un diamètre insuffisant. Un grondement peut venir du ventilateur ou de vibrations transmises à la charpente. Des conduits acoustiques, silencieux ou pièges à son existent, mais ils se choisissent en fonction des fréquences et des pertes de charge admissibles.
Avant d’ajouter un accessoire, il faut donc contrôler les débits, l’état des bouches, les fixations et le réglage du caisson. Une installation silencieuse est le résultat d’un ensemble cohérent, pas seulement d’une gaine plus épaisse.
Une méthode simple pour remplacer une gaine
- Identifier la branche, son débit et les diamètres prescrits par le fabricant.
- Relever le passage en volume chauffé ou non chauffé, la longueur et les obstacles.
- Choisir un conduit compatible et un niveau d’isolation justifié par la documentation du système.
- Préparer un tracé direct, accessible, sans point bas ni coude serré.
- Réaliser les raccords étanches, soutenir la gaine et restaurer l’isolation à chaque jonction.
- Contrôler le fonctionnement, l’absence de vibration et, idéalement, les débits aux bouches.
Si de l’eau est déjà présente, si le réseau est inaccessible ou si plusieurs branches doivent être redimensionnées, mieux vaut faire diagnostiquer l’installation. La sécurité électrique, l’étanchéité du rejet extérieur et l’équilibrage d’une VMC double flux demandent notamment des compétences et des instruments adaptés.
Questions fréquentes
Faut-il isoler toutes les gaines d’une VMC simple flux ?
Pas nécessairement de la même manière. Les portions traversant un volume non chauffé sont les plus exposées au refroidissement et à la condensation. La notice du caisson et les règles de mise en œuvre déterminent les branches à isoler et la performance nécessaire.
Une gaine isolée empêche-t-elle toute condensation ?
Non. Elle réduit le risque si elle est continue, sèche et correctement posée. Des fuites, un isolant comprimé, un point bas, une température extrême ou une évacuation de condensats défaillante peuvent toujours provoquer de l’eau.
Peut-on raccorder deux diamètres avec une réduction ?
Seulement si la conception du réseau et la documentation du système l’autorisent. Une réduction ajoute une perte de charge et peut augmenter le bruit. Elle ne doit pas servir à adapter un conduit trop petit à un caisson plus puissant.
Quand faire intervenir un professionnel ?
Une intervention est recommandée en présence de condensation persistante, de moisissures, de débit insuffisant, de bruit important ou pour modifier un réseau double flux. Le professionnel peut calculer les pertes de charge, vérifier l’étanchéité et mesurer les débits après la pose.
