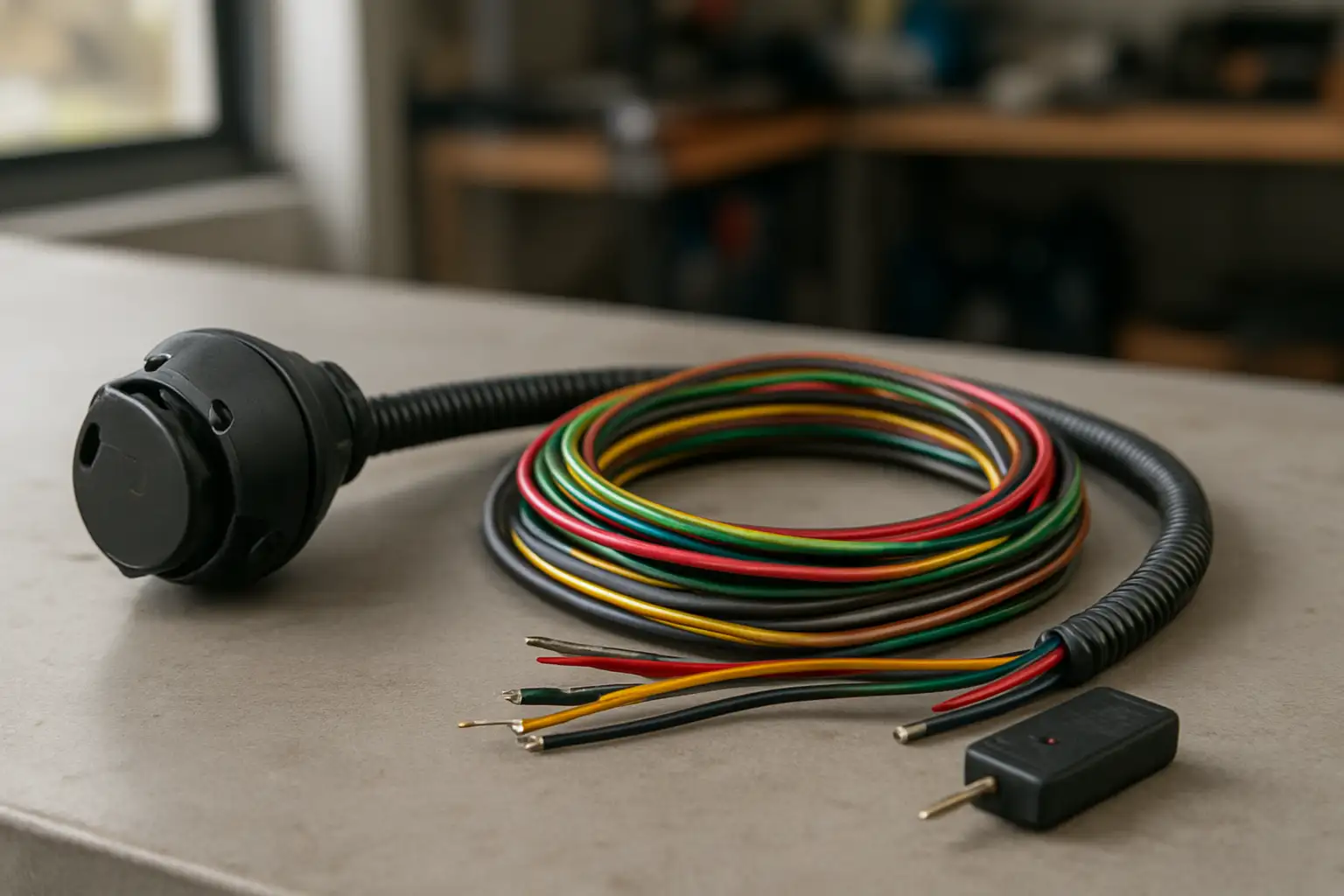

Schéma de prise remorque : comprendre le branchement et les fils
Le schéma de prise remorque sert à raccorder correctement les feux de la remorque au véhicule tracteur. L’objectif est simple : retrouver le bon fil, au bon contact, pour que les clignotants, les feux de position, le stop et, selon le montage, le feu antibrouillard fonctionnent sans erreur.
À quoi sert le schéma de prise remorque
Quand une prise de remorque est mal câblée, les symptômes sont vite visibles : un clignotant qui ne marche pas, un feu qui s’allume au mauvais endroit ou une masse défaillante. Le schéma permet de repérer chaque borne et d’éviter les branchements approximatifs, surtout lorsqu’on passe d’une prise 7 broches à une prise 13 broches.
Dans la pratique, il faut surtout distinguer deux choses : le type de prise et la correspondance entre les fonctions électriques et les broches. Le bon schéma dépend donc du connecteur installé sur le véhicule et sur la remorque.
Les deux formats les plus courants : 7 broches et 13 broches
En France, on rencontre principalement la prise remorque 7 broches pour les fonctions de base et la prise 13 broches pour un raccordement plus complet. La première couvre généralement l’éclairage essentiel. La seconde ajoute d’autres fonctions utiles selon l’équipement de la remorque ou de la caravane.
- 7 broches : feux de position, clignotants, stop et masse, avec un câblage plus simple.
- 13 broches : fonctions d’éclairage étendues et alimentation supplémentaire selon l’installation.
- Adaptateur : utile quand la prise du véhicule et celle de la remorque ne sont pas du même format.
Le point important est de ne pas confondre compatibilité physique et compatibilité électrique. Une prise peut se brancher avec un adaptateur, sans que toutes les fonctions soient forcément présentes ou actives. Le schéma de prise remorque reste donc indispensable pour vérifier ce qui est réellement raccordé.
Comprendre le rôle de chaque fil sur une prise remorque
Le câblage d’une prise remorque repose sur une logique assez stable : chaque fil correspond à une fonction précise. Les couleurs peuvent aider, mais elles ne suffisent pas toujours, car les montages peuvent varier selon l’équipement, les réparations antérieures ou les adaptateurs utilisés.
| Fonction | Rôle sur la remorque | Point de vigilance | Contrôle utile |
|---|---|---|---|
| Masse | Retour du courant | Cause fréquente de panne si elle est mauvaise | Vérifier le serrage et la propreté du contact |
| Feux de position | Éclairage arrière | Peut être coupé si le câblage est inversé | Tester les deux côtés de la remorque |
| Clignotants | Signal de direction gauche ou droite | Erreur fréquente de borne | Contrôler l’allumage côté gauche puis côté droit |
| Feux stop | Signal de freinage | Un mauvais contact rend le freinage invisible | Faire tester le frein avec un second conducteur |
La masse mérite une attention particulière. Sur une prise remorque, un défaut de masse peut provoquer des effets déroutants : lumière faible, fonction qui s’allume avec une autre, ou feu qui ne marche qu’épisodiquement. Avant de suspecter le schéma, il faut donc vérifier l’état des contacts, l’oxydation et la continuité du fil de masse.
Comment lire un schéma de prise remorque sans se tromper
Un schéma sérieux montre la position des broches, la fonction de chaque borne et parfois la couleur des fils. Pour le lire correctement, il faut d’abord identifier le côté de vue indiqué : face broches, côté connexion ou vue arrière de la prise. C’est souvent là que naissent les erreurs de branchement.
Une méthode simple consiste à comparer le schéma avec la pièce en main avant toute connexion. Repérez la broche numéro 1 si elle est indiquée, puis suivez les repères dans le sens donné par le fabricant du connecteur. Si le schéma n’est pas assez clair, mieux vaut vérifier au multimètre que de se fier à une lecture rapide.
Les erreurs les plus fréquentes sur le branchement d’une prise remorque
Les erreurs de câblage reviennent souvent aux mêmes causes. Certaines viennent d’un raccordement ancien, d’autres d’un adaptateur mal utilisé ou d’un connecteur usé. Le schéma de prise remorque aide à les repérer plus vite, mais il ne remplace pas un contrôle visuel et électrique.
- Confondre la vue de face et la vue arrière du connecteur.
- Inverser deux fils lors d’une réparation ou d’un remplacement.
- Négliger la masse alors qu’elle est essentielle au bon fonctionnement.
- Utiliser un adaptateur sans vérifier les fonctions réellement transmises.
- Oublier l’oxydation ou l’humidité dans la prise.
Si une seule fonction ne marche pas, le problème vient souvent d’un fil ou d’une borne précise. Si plusieurs fonctions deviennent erratiques, la masse, la corrosion ou un mauvais contact général sont des pistes à vérifier en premier.
Vérifier le branchement avant de prendre la route
Avant un trajet, un test rapide évite bien des soucis. Il suffit d’allumer les feux, de contrôler les clignotants, d’actionner le frein et, si la remorque en est équipée, de vérifier les fonctions supplémentaires. Un contrôle visuel de la prise complète ce test : broches propres, capuchon en bon état, câble non pincé et absence d’oxydation apparente.
En cas de doute, un testeur adapté ou un multimètre permet de confirmer la présence du courant sur chaque borne. C’est particulièrement utile lorsqu’on a un doute entre plusieurs schémas ou lorsque l’installation a déjà été modifiée.
Que faire si le schéma de prise remorque ne correspond pas au montage
Il arrive qu’un schéma trouvé sur une notice ne corresponde pas exactement à la prise en place. Cela peut venir d’un ancien montage, d’un adaptateur, d’une pièce remplacée ou d’un câblage non standard. Dans ce cas, il faut s’appuyer sur la prise réelle, observer les repères inscrits sur le connecteur et confirmer chaque fonction avant toute modification.
Le bon réflexe est de rester méthodique : identifier le type de prise, vérifier la vue du schéma, contrôler les broches une à une et ne pas forcer un branchement incertain. Cette approche évite les erreurs de câblage et protège à la fois la remorque et le véhicule tracteur.
Ce qu’il faut retenir pour un câblage fiable
Un schéma de prise remorque n’est utile que s’il est lu avec attention. Le bon type de prise, l’identification correcte des broches et la qualité de la masse font la différence entre un montage fiable et une installation capricieuse. Avec une vérification simple des fonctions essentielles, on réduit fortement les risques d’erreur au branchement.
