Branchement électrique d’une prise : schéma, étapes et sécurité

Le branchement électrique d’une prise consiste à raccorder correctement la phase, le neutre et la terre sur les bornes prévues, tout en respectant la norme NF C 15-100 et les règles de sécurité. Si vous cherchez une prise électrique branchement clair et fiable, retenez surtout ceci : couper le courant, identifier les fils, puis serrer chaque conducteur sur la bonne borne avant de refermer la prise.

• Bleu : neutre (N)
• Marron, noir ou rouge : phase (L)
• Vert/jaune : terre (PE)

Pour une prise de jardin, les mêmes règles s’appliquent, avec une exigence supplémentaire de protection contre l’humidité : indice de protection adapté, boîtier étanche et protection différentielle 30 mA en amont.

Avant d’ouvrir la prise : les vérifications indispensables

Une prise se manipule uniquement hors tension. Coupez le disjoncteur général ou le circuit concerné, puis contrôlez l’absence de tension avec un testeur adapté. Après la coupure, vérifiez l’absence de tension avec un vérificateur d’absence de tension adapté et en bon état ; un simple tournevis-testeur ne suffit pas.

Préparez aussi le matériel utile avant de commencer :

• un tournevis isolé adapté aux vis de la prise ;
• un vérificateur d’absence de tension adapté ;
• une pince à dénuder si nécessaire ;
• des conducteurs en bon état, sans cuivre apparent hors borne ;
• un boîtier et une prise conformes à l’usage prévu.

Si le support est ancien, si les fils sont abîmés ou si vous avez un doute sur la section de câble, mieux vaut arrêter et faire contrôler l’installation.

Schéma de branchement d’une prise électrique standard

Sur une prise de courant domestique avec terre, les bornes sont généralement repérées. Le principe est simple : la phase et le neutre alimentent la prise, tandis que la terre protège les personnes et les appareils en cas de défaut.

Le bon ordre est important : la terre se place sur la borne centrale ou dédiée, puis la phase et le neutre sur les bornes marquées. Sur certains modèles, l’ordre physique des bornes peut varier légèrement, mais les repères restent les mêmes.

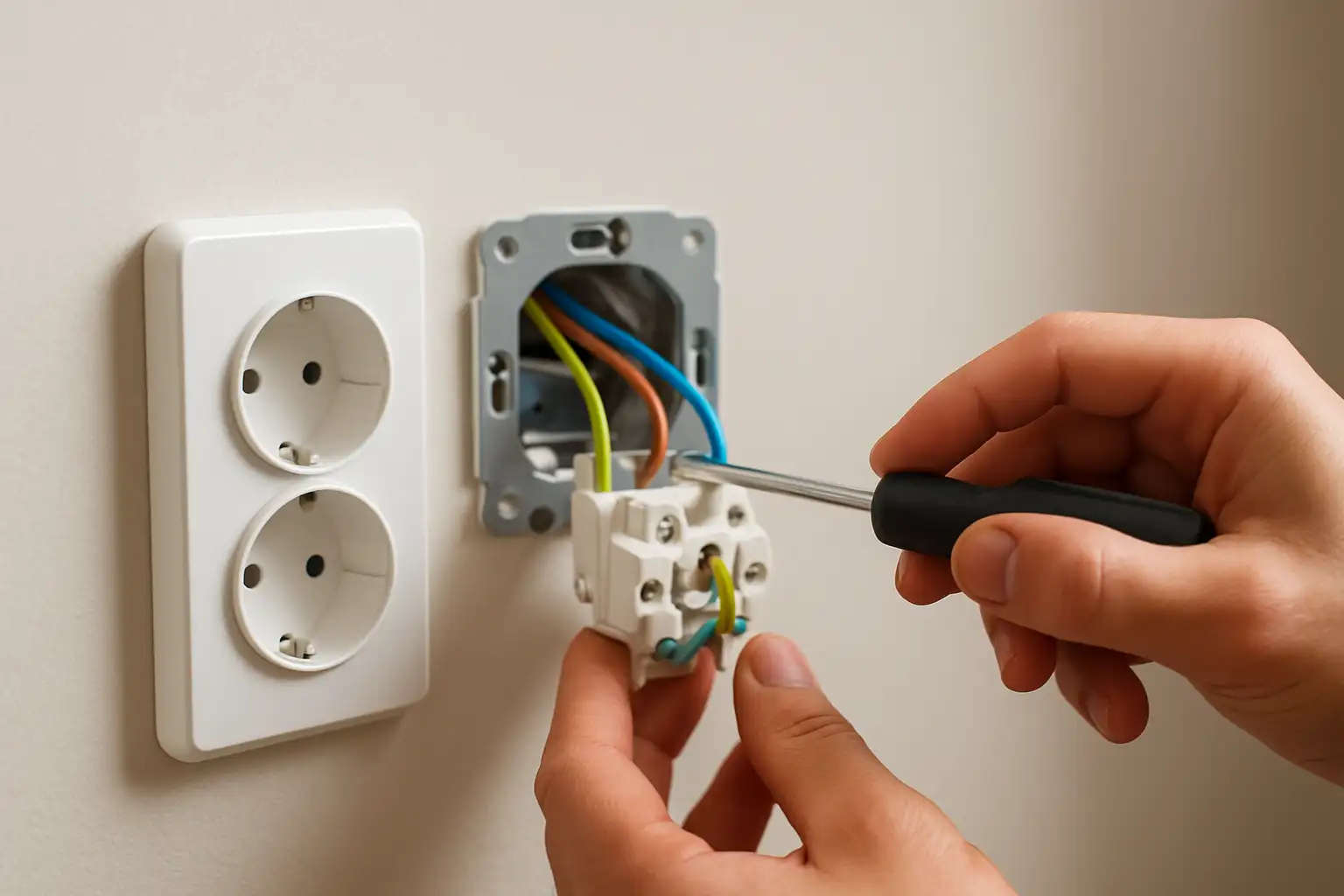

Comment raccorder les fils pas à pas

1. Coupez le courant au tableau électrique et vérifiez l’absence de tension.
2. Dévissez la plaque et sortez le mécanisme de la prise.
3. Dénudez les fils seulement sur la longueur nécessaire, sans abîmer le cuivre.
4. Insérez chaque conducteur dans la borne correspondante : phase sur L, neutre sur N, terre sur la borne de protection.
5. Serrer fermement chaque vis ou borne automatique pour éviter tout faux contact.
6. Replacez les fils sans les coincer, puis remettez le mécanisme en place.
7. Rétablissez le courant et testez la prise avec un appareil ou un contrôleur adapté.

Si la prise est équipée de bornes automatiques, assurez-vous que le cuivre est bien engagé jusqu’en butée. Sur les anciennes prises à vis, un serrage insuffisant peut provoquer un échauffement, tandis qu’un serrage excessif peut endommager le conducteur.

Section de câble, disjoncteur et différentiel : ce qu’il faut vérifier

Le branchement d’une prise ne se limite pas aux fils visibles. L’installation doit aussi être protégée en amont par un disjoncteur adapté et un différentiel 30 mA pour la protection des personnes. La section de câble doit, elle aussi, être compatible avec l’usage prévu et la ligne existante.

Pour les circuits de prises usuels, la NF C 15-100 prévoit notamment :

• jusqu’à 8 socles sur un circuit en conducteurs de 1,5 mm² protégé par un disjoncteur de 16 A au maximum ;
• jusqu’à 12 socles sur un circuit en conducteurs de 2,5 mm² protégé par un disjoncteur de 20 A au maximum ;
• une protection différentielle 30 mA et la continuité du conducteur de protection.

Ces limites ne dispensent pas de vérifier l’ensemble du circuit, sa destination et les règles particulières du logement. Pour créer un circuit, prolonger une ligne ou intervenir sur une installation ancienne, faites appel à un électricien qualifié.

Ce que la norme NF C 15-100 implique pour une prise domestique

La norme NF C 15-100 encadre l’installation électrique dans l’habitat. Pour une prise, l’idée essentielle est de garantir une protection suffisante, un câblage correct, une terre présente quand elle est requise, et des dispositifs de coupure adaptés.

• Chaque circuit doit être protégé par un disjoncteur approprié.
• Les personnes doivent être protégées par un différentiel 30 mA.
• Les conducteurs doivent être raccordés selon leur fonction.
• Les connexions doivent rester accessibles et bien maintenues.

Pour un logement récent ou rénové, une prise sans terre dans un emplacement qui exige une protection renforcée n’est pas une bonne solution. Dès qu’un doute existe sur la conformité du circuit, il faut faire contrôler l’installation avant toute remise en service.

Prise électrique de jardin : les règles à respecter

À l’extérieur, le branchement électrique d’une prise demande plus de précautions qu’en intérieur. L’humidité, les projections d’eau, la poussière et les variations de température imposent un matériel prévu pour le jardin ou la terrasse.

• choisir une prise avec indice de protection adapté, souvent avec clapet ;
• utiliser un boîtier étanche ou une enveloppe prévue pour l’extérieur ;
• protéger la ligne par un différentiel 30 mA ;
• vérifier la présence d’une terre efficace ;
• éviter les emplacements exposés directement aux projections d’eau.

Une prise de jardin doit aussi rester pratique à utiliser sans devenir vulnérable. Elle est généralement installée dans une zone protégée, suffisamment haute pour limiter les risques liés à l’eau, aux outils d’arrosage et aux chocs accidentels.

Erreurs fréquentes à éviter lors du branchement

Les erreurs de câblage sont souvent simples, mais leurs conséquences peuvent être sérieuses. Les plus courantes concernent l’inversion de conducteurs, l’absence de terre et le serrage insuffisant.

• Inverser phase et neutre n’est pas souhaitable, surtout si d’autres éléments du circuit dépendent du repérage.
• Oublier la terre supprime une protection essentielle.
• Laisser un cuivre trop dénudé augmente le risque de contact accidentel.
• Mal serrer une borne crée un point d’échauffement.
• Raccorder une prise alors que le courant n’a pas été coupé expose à un accident grave.

Sur une prise extérieure, l’erreur la plus fréquente consiste à négliger l’étanchéité du boîtier ou la protection de la ligne. Même une prise bien câblée devient problématique si l’environnement n’est pas adapté.

Après le branchement : les tests à faire avant utilisation

Une fois la prise remontée, réalisez un contrôle simple avant de brancher un appareil sensible. Vérifiez d’abord qu’aucun fil n’est visible hors de la prise et que la plaque est bien ajustée. Remettez ensuite le courant et testez le fonctionnement avec un appareil de faible puissance ou un contrôleur de prise.

Si la prise disjoncte, chauffe, grésille ou si un appareil ne s’alimente pas correctement, coupez à nouveau l’alimentation et reprenez le contrôle du câblage. Une anomalie après remontage signale souvent une borne mal serrée, un conducteur mal inséré ou une protection en amont inadaptée.

Quand faire appel à un électricien

Certains cas méritent clairement l’intervention d’un professionnel : circuit ancien sans repérage fiable, fils abîmés, tableau électrique douteux, absence de terre, ajout d’une prise extérieure, ou besoin de mettre l’installation en conformité.

Faire intervenir un électricien est aussi la bonne solution si vous devez créer un nouveau circuit, allonger une ligne existante ou vérifier la compatibilité avec les protections du tableau. En matière d’électricité, le bon branchement d’une prise dépend autant du geste que de l’état global de l’installation.
